YDF系列噴流誘導風機

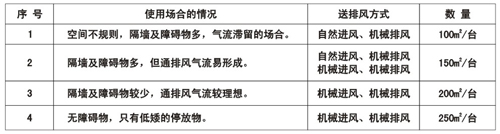

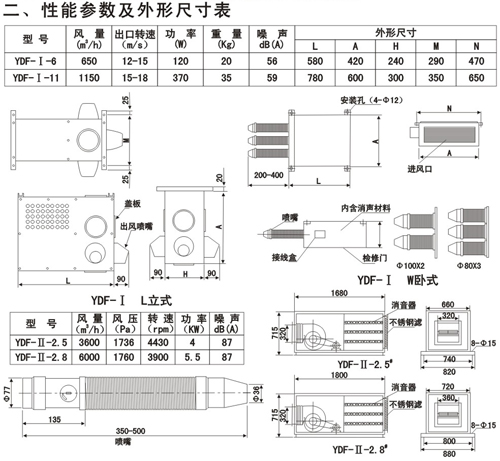

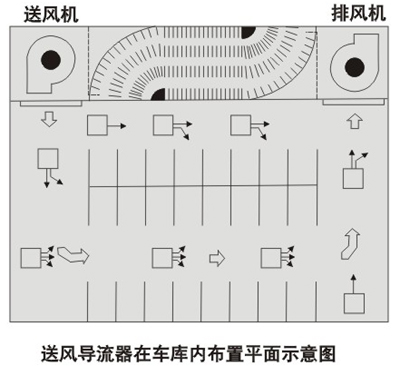

一。特性及應用 誘導風機是無風道射流誘尋通風系統的一部分,它與送風風機,排風風機組成整個系統。其原理是由以系統設計,適當布置的多臺誘導風機噴嘴射出的定向高速氣流,誘導室外的新鮮空氣或經過處理的空氣,在無風管的條件下將其送到所要求的區域,實現****的室內氣流組織,以達到高效經濟的通風換氣效果。使用無管道射流誘導通風系統時,可省去設計,制造,安裝風管及其它配套工程方面的費用,這部分費用比使用的誘導風機機組昂貴的多,而且以整個層面為通風風道,送風風機,排風風機所需要風壓比使用管道時小的多,這樣就可以選用大風量較低風壓的風機,使所需功率降低,大幅地降低了運行成本和投資費用。當送排風機停止運轉時,誘導風機仍可運轉,起到局部通風換氣的作用。 誘導風機內置高效率離心風機,具有明顯的噪聲低,體積小,重量輕,吊裝方便(立式,臥式安裝均可),維護簡單,已廣泛配套應用于地下停車場,體育館,車間,倉庫,商場,超市,娛樂場所等大面積場合的通風。 YDF-I型誘導風機有立式和臥式二種結構形式,立式用L表示,臥式用W表示;如:YDF-6L.。電機采用風機專用單相電機,220V50Hz,也可配用三相電機。 YDF-II型誘導風機為柜式箱體結構,臥式安裝,皮帶傳動,配用三相電機。三。誘導風機數量的計算 所需誘導風機的臺數,在考慮通風方式(機械送排風,自然進風機械排風),有無隔墻,空間形狀的前提下,按每臺誘導風機所要承擔的面積計算,可參照下表確定: 四。安裝布局說明 對地下停車場,可有效地排除汽車排放的一氧化碳及其它污染氣體,節省層高空間,方便其它管道布置,通風換氣的效果比傳統的風管通風系統更佳。 體育場館,室內游泳池,展覽中心等高大空間的建筑物,冬季時的熱空氣下送是個難題,通過使用誘導風機,可有效地解決上部熱空調氣流組織理想,消除死角,使各部位都能保持舒適的溫度。 |
